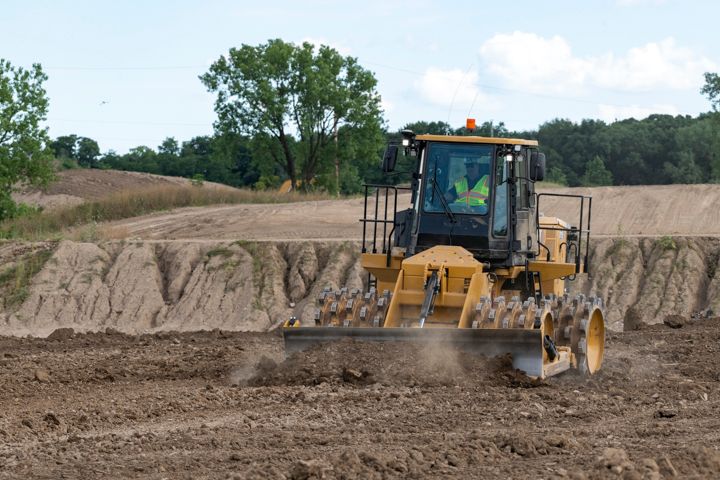

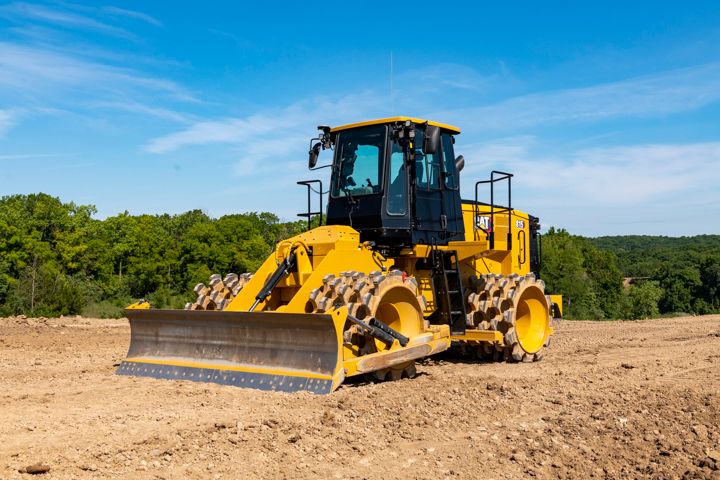

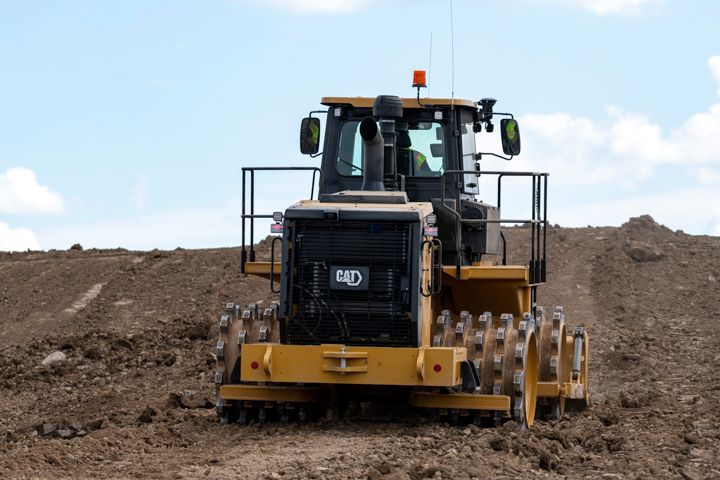

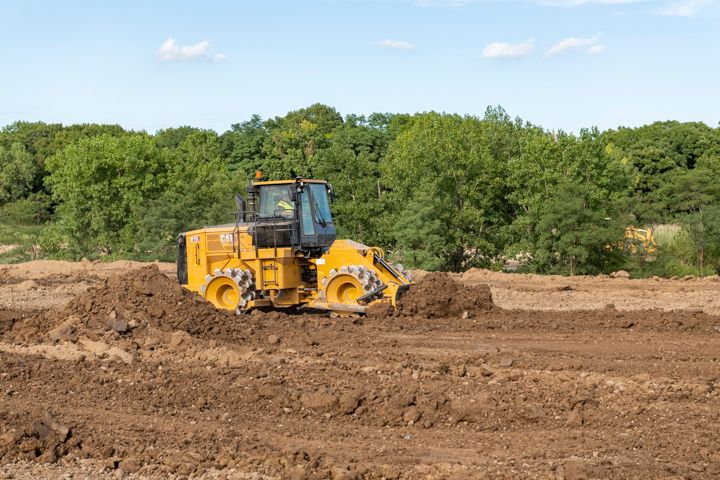

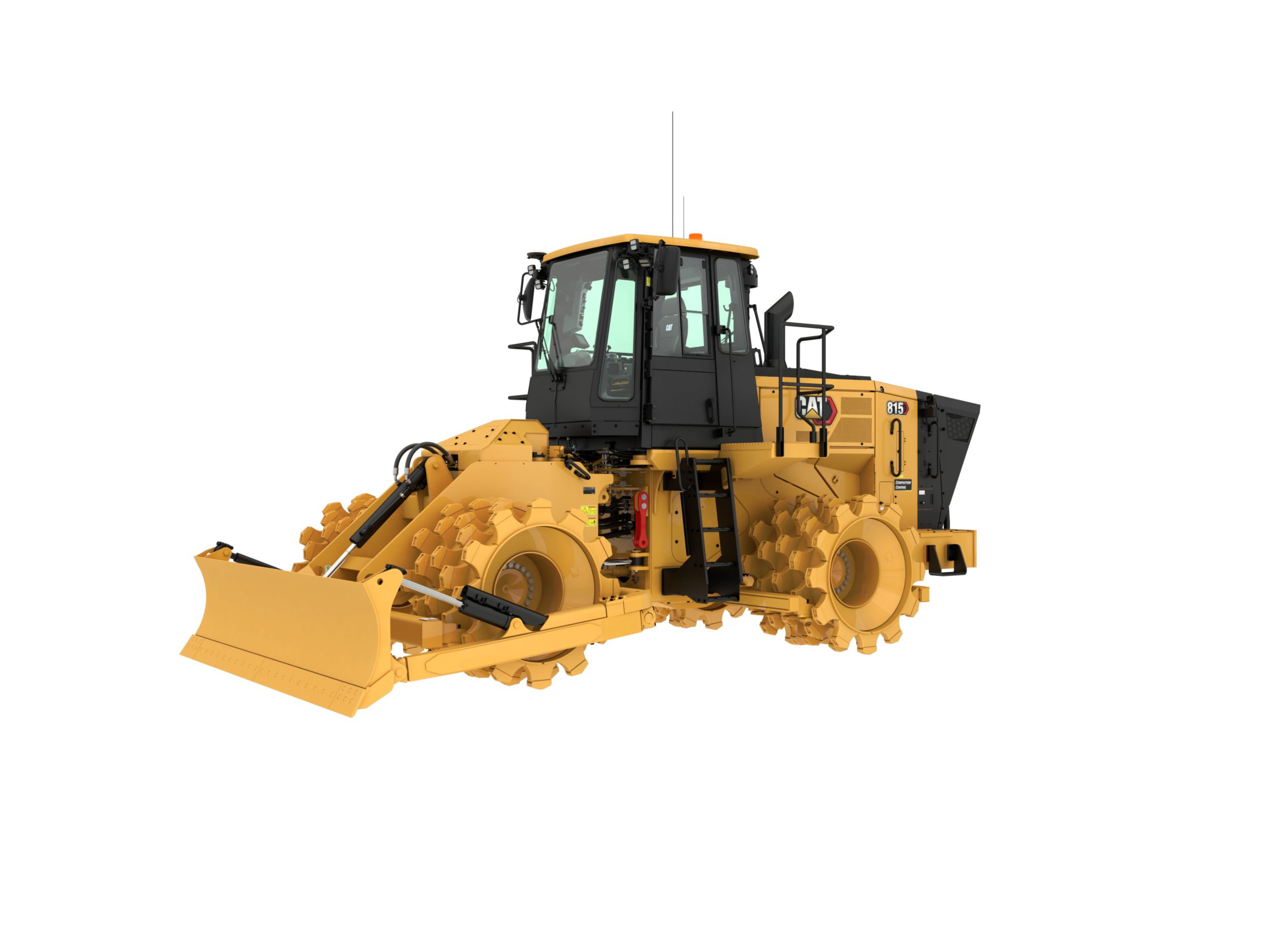

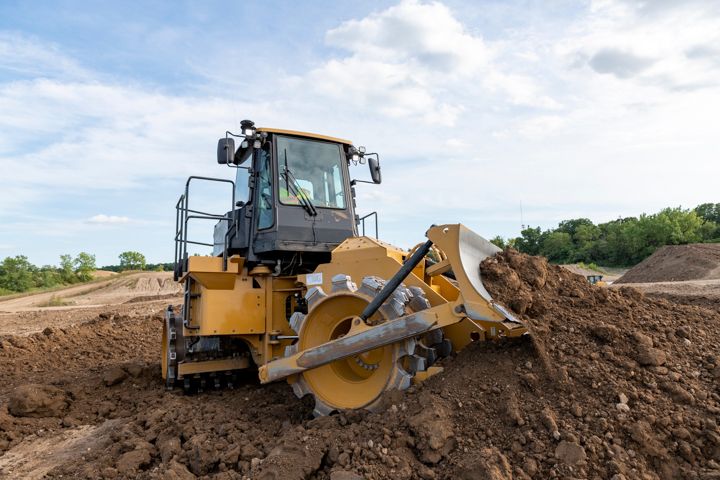

Compactador de Suelos 815

Marca: Caterpillar

Diseñado para ofrecer durabilidad, el Cat 815 garantiza la máxima disponibilidad durante múltiples ciclos de vida útil. Diseñada y fabricada para ofrecer un rendimiento y una facilidad de servicio óptimos, esta máquina robusta y potente proporciona compactación y explanación de servicio pesado.

Ver especificaciones Consultar por este producto

Especificaciones de la Máquina

Potencia bruta (SAE J1995:2014)	284hp 212kW
Potencia neta (SAE J1349:2011)	249hp 186kW
Potencia neta (ISO 9249:2007)	249hp 186kW
Potencia del motor (ISO 14396:2002)	275hp 205kW
Emisiones	Opción 1: Tier 4 final de la EPA de EE.UU./Stage V de la UE
Modelo de motor	Cat® C7.1
Velocidad nominal	2200rpm 2200rpm
Reserva de par	52%
Nota (1)	Potencia neta disponible en el volante cuando el motor está equipado con ventilador, filtro de aire, postratamiento y alternador con una velocidad del motor de 2.200 rpm.
Emisiones	Opción 2: Brasil MAR-1, emisiones equivalentes a Tier 3 de la EPA de EE.UU./Stage IIIA de la UE
Velocidad nominal	2.200 r/min
Potencia neta: ISO 9249:2007	249hp 186kW
Potencia bruta: SAE J1995:2014	286hp 213kW
Par máximo (1.400 rpm)	749lbf·pie 1016N·m
Reserva de par	26% 26%
Nota (2)	Potencia neta disponible en el volante cuando el motor está equipado con ventilador, filtro de aire, silenciador y alternador con una velocidad del motor a 2.200 rpm.
Calibre	4.1pulg 105mm
Carrera	5.3pulg 135mm
Cilindrada	427.8pulg³ 7.01L
Velocidad alta de funcionamiento en vacío	2270rpm 2270rpm
Velocidad baja de funcionamiento en vacío	800rpm 800rpm
Altitud máxima sin reducción de potencia	9842.5pie 3000m

Peso en orden de trabajo (Tier 4 final / Stage V)	49652lb 22522kg
Peso en orden de trabajo (equivalente a Tier 3/Stage IIIA)	49013lb 22232kg

Tipo de transmisión	Servotransmisión planetaria Cat
Velocidades de desplazamiento en avance: primera	3.9milla/h 6.3km/h
Velocidades de desplazamiento en avance: segunda	6.7milla/h 10.8km/h
Velocidades de desplazamiento: avance, tercera	11.3milla/h 18.2km/h
Velocidades de desplazamiento en retroceso: primera	4.5milla/h 7.2km/h
Velocidades de desplazamiento en retroceso: segunda	7.7milla/h 12.4km/h
Velocidades de desplazamiento: retroceso, tercera	11.4milla/h 18.4km/h

Sistema de levantamiento/inclinación: circuito	Válvula de detección de carga operada por piloto con EH
Sistema de levantamiento/inclinación	Pistón de desplazamiento variable
Flujo máximo a 2.200 rpm	23.5gal/min 89L/min
Ajuste de la válvula de alivio: levantamiento/inclinación	3190lb/pulg² 22000kPa
Cilindros de doble acción: levantamiento, calibre y carrera	101,6 mm x 627 mm (4,0" x 24,7")
Cilindros, Doble Efecto: Inclinación izquierda y derecha, Diámetro, Carrera	101,6 mm x 167 mm (4,0" x 6,6")
Sistema piloto	Engranaje de centro abierto con desplazamiento fijo
Ajuste de la válvula de alivio piloto	3046lb/pulg² 21000kPa

Sistema de dirección: circuito	Piloto con detección de carga
Sistema de dirección: bomba	Pistón de desplazamiento variable
Flujo máximo a 2.200 rpm	38.8gal/min 147L/min
Ajuste de válvula de alivio: dirección	4003lb/pulg² 27600kPa
Ángulo de dirección total	84°
Tiempos de ciclo de la dirección: velocidad alta en vacío	3.0s 3.0s
Tiempos de ciclo de la dirección: velocidad baja en vacío	8.2s 8.2s

Tanque de combustible	132.1gal (EE.UU.) 500L
Tanque del fluido de escape diésel	4.2gal (EE.UU.) 16L
Sistemas de enfriamiento: Tier 4 final / Stage V de la UE	21.4gal (EE.UU.) 81L
Sistema de enfriamiento: equivalente a Tier 3/Stage IIIA	19.3gal (EE.UU.) 73L
Cárter del motor	5.3gal (EE.UU.) 20L
Transmisión	14.8gal (EE.UU.) 56L
Diferencial: mandos finales: delanteros	17.2gal (EE.UU.) 65L
Diferencial: mandos finales: traseros	17.2gal (EE.UU.) 65L
Solo tanque hidráulico	19.8gal (EE.UU.) 75L
Nota	Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel de contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono** hasta: • Un 20 % biodiesel FAME (fatty acid methyl ester, éster metílico de ácido graso). • Un 100 % de combustibles diésel renovables, como HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte a su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) para obtener más detalles. Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel. Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat. ** Las emisiones de gases de efecto invernadero del tubo de escape generadas por los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales. – Se requieren aceites Cat® DEO-ULS™ o aceites que cumplan las especificaciones Cat ECF-3, API CJ-4, API CK-4 o ACEA E9. – Fluido de escape diésel (DEF, Diesel Exhaust Fluid) que cumpla con todos los requisitos definidos por la norma ISO 22241-1:2006.

Delantero	Planetaria fija
Trasero	Planetaria oscilante
Ángulo de oscilación	±10

Frenos de servicio	Frenos de disco único sumergidos (cerrados) en las 2 ruedas
Freno de estacionamiento	Tambor y zapata accionados por resorte con desconexión hidráulica

Aire acondicionado

El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. - Si está equipado con R134a (potencial de calentamiento global: 1430), el sistema contiene 1,9 kg (4,2 lb) de refrigerante, que tiene un equivalente de CO2 a 2,717 toneladas métricas (2,994 tons EE.UU.).

Nivel de presión acústica en los oídos del operador (ISO 6396:2008)	72dB(A) 72dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)	112dB(A) 112dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)***	109dB(A) 109dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008),**	70dB(A) 70dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)**	107dB(A) 107dB(A)
Nota (1)	* Para las máquinas que se utilizan en los países de la Unión Europea y en los países que adoptan las Directivas de la Unión Europea y del Reino Unido.
Nota (2)	** Directiva de la Unión Europea “2000/14/EC”, según lo enmendado en 2005/88/EC y la Norma sobre ruido 2001 del Reino Unido Nro. 1701.
Nota (3)	***Equipado con sistema de insonorización
Nota (4)	El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 100 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (5)	El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 100 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (6)	Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.

Nivel de presión acústica en los oídos del operador (ISO 6396:2008)	72dB(A) 72dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)	112dB(A) 112dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)***	70dB(A) 70dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)***	110dB(A) 110dB(A)
Nota (1)	***Equipado con sistema de insonorización
Nota (2)	El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 100 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (3)	El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 100 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nota (4)	Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.

Capacidad	2.69yd³ 2.06m³
Ancho total	12.3pie 3761mm
Altura	2.8pie 860mm
Profundidad de excavación	0.7pie 222mm
Espacio libre sobre el suelo	2.6pie 802mm
Inclinación máxima	1.1pie 346mm
Radio de giro: esquina exterior de la hoja	21.1pie 6437mm
Radio de giro: cara interior de los brazos de empuje	8.3pie 2520mm
Peso	1764lb 800kg
Peso en orden de trabajo total	49652lb 22522kg

Peso	9720lb 4409kg
Diámetro exterior	55.6pulg 1412mm
Diámetro del tambor	40.5pulg 1029mm
Ancho del tambor	39.0pulg 991mm
Puntas por fila	12
Puntas por rueda	60
Reemplazable	Soldado
Ancho: sobre los tambores	127.7pulg 3243mm
Anchura entre tambores	49.6pulg 1261mm
Alto de la punta	7.5pulg 192mm

Altura hasta la parte superior de la baliza	12.9pie 3933mm
Altura: parte superior del techo de la cabina	12.0pie 3650mm
Altura: parte superior del tubo de escape	11.1pie 3394mm
Altura: parte superior del capó	8.6pie 2616mm
Altura hasta la parte superior de la protección del radiador	7.9pie 2405mm
Espacio libre sobre el suelo al enganche	1.2pie 365mm
Espacio libre sobre el suelo al protector de la transmisión	1.2pie 375mm
Espacio libre sobre el suelo hasta la parte inferior del parachoques	2.2pie 665mm
Centro del eje trasero hasta el parachoques	6.5pie 1990mm
Desde el enganche hasta la línea central del eje delantero	5.5pie 1675mm
Distancia entre ejes	11.0pie 3350mm
Ancho sobre la plataforma	10.3pie 3140mm
Altura hasta la parte superior de la antena GPS	12.1pie 3701mm
