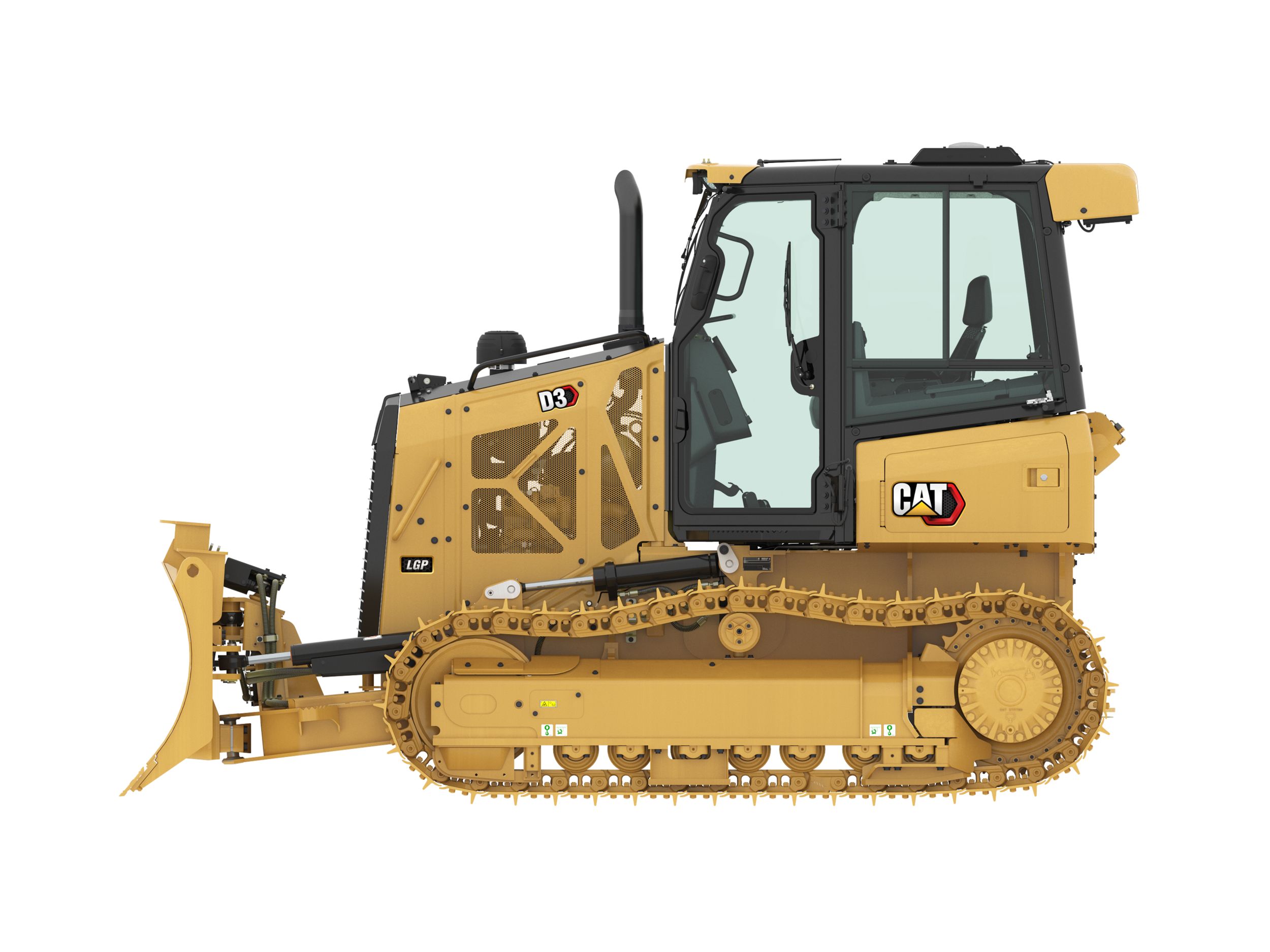

Tractor de CadenasD3

Marca: Caterpillar

El nuevo Cat^® D3 ofrece un rendimiento superior y la más amplia variedad de características tecnológicas para que pueda sacar el máximo provecho de su tractor topador. Ágil y rápido, tiene la potencia para tareas de explanación y la delicadeza para las de nivelación. Su transmisión completamente hidrostática se traduce en una aceleración fluida, para que pueda hacer su trabajo con rapidez. El sistema de detección de carga optimiza automáticamente la velocidad de desplazamiento basada en la carga para que logre una mayor productividad y eficiencia del combustible.

Ver especificaciones Consultar por este producto

Especificaciones de la Máquina

Modelo de motor	Cat® C3.6
Potencia neta	104hp 77.6kW
Cilindrada	220pulg³ 3.6L
Potencia neta a 2.200 rpm: SAE J1349	104hp 77.6kW
Potencia neta nominal: 2.200 rpm: ISO9249/EEC80/1269	104hp 77.6kW
Nota (1)	La potencia neta está probada según las normas ISO 9249:2007 y SAE J1349:2011 y la potencia anunciada es la que está disponible en el volante cuando el motor cuenta con ventilador, sistema admisión de aire, sistema de escape y alternador.
Tren de fuerza	Hidrostática
Nota (2)	Se exige que todos los motores diésel que no se usan en carretera y que cumplen con las normas Tier 4 final de la EPA de EE.UU., Stage V de la Unión Europea, Japón 2014 (Tier4final) y Tier 4 Final de Corea usen solamente combustibles diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) que contengan 15ppm según la EPA o 10ppm según la Unión Europea (mg/kg) de azufre o menos.

Peso en orden de trabajo	20639.68lb 9362kg
Peso en orden de trabajo	20640lb 9362kg
Peso en orden de trabajo: LGP	21369lb 9693kg
Peso en orden de trabajo: LGP, 762mm/30"	21810lb 9893kg
Nota (2)	Para máquina con desgarrador, agregue 554kg (1.222lb).
Nota (1)	Las especificaciones que se muestran corresponden a las máquinas equipadas con hoja topadora, cabina EROPS (Enclosed Roll Over Protective Structure, Estructura de protección en caso de vuelcos cerrada), alarma de retroceso, operador, refrigerante, lubricantes y tanque de combustible lleno.

ROPS	ISO 3471:2008
FOPS	ISO3449:2005 nivel II

Bombas de mando	1
Velocidad máxima de desplazamiento: avance	5.6milla/h 9km/h
Velocidad máxima de desplazamiento: retroceso	6.2milla/h 10km/h
Motores de cadenas	2
Ajustes de la válvula de alivio	7033lb/pulg² 48500kPa

Ancho de la zapata - Estándar	20pulg 510mm
Presión sobre el suelo: LGP	4.5lb/pulg² 31.2kPa
Entrevía: LGP	69pulg 1750mm
Longitud: cadena sobre el suelo: LGP	91pulg 2310mm
Cantidad de zapatas: cada lado: tren de rodaje con cadenas selladas y lubricadas (SALT, Sealed and Lubricated Track)	40
Presión sobre el suelo: LGP, 762mm (30")	3.9lb/pulg² 27.2kPa
Longitud: cadena sobre el suelo: LGP, 762mm (30")	91pulg 2310mm
Ancho de la zapata - LGP	26pulg 660mm
Ancho de la zapata: LGP, 762mm (30")	30pulg 762mm
Entrevía de cadena	63pulg 1600mm
Cantidad de rodillos: en cada lado	7
Entrevía: LGP, 762mm (30")	73pulg 1860mm
Presión sobre el suelo	5.7lb/pulg² 38.9kPa
Longitud de la cadena sobre el suelo	91pulg 2310mm
Cantidad de zapatas por lado del tren de rodaje Abrasion	36

Sistema de enfriamiento	5gal (EE.UU.) 19L
Mando final: cada uno: LGP	2.6gal (EE.UU.) 10L
Cárter: con filtro	2.8gal (EE.UU.) 10.5L
Tanque de fluido de escape diésel (DEF)	4.9gal (EE.UU.) 19L
Transmisión: tanque hidráulico	23.8gal (EE.UU.) 90L
Tanque de combustible	51.5gal (EE.UU.) 195L
Mandos finales (cada lado)	2.6gal (EE.UU.) 10L

Rendimiento de la bomba	17.2gal/min 65L/min
Ajustes de la válvula de alivio	2988lb/pulg² 20600kPa

Tipo	En paralelogramo
Número de vástagos	3
Altura	6.5pulg 165mm
Peso	1222lb 554kg
Profundidad máxima de excavación	13.3pulg 337.5mm
Alcance máximo: línea a nivel del suelo	30.2pulg 766mm
Ancho total	67.3pulg 1710mm
Máximo espacio libre sobre el suelo debajo de la punta	17.6pulg 448mm

Aire acondicionado

El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,8kg de refrigerante, que tiene un equivalente de CO2 de 2,574 toneladas métricas.

Ancho del tractor con zapatas estándar, sin hoja, LGP	92.9pulg 2360mm
HOJA: Ancho de la hoja: LGP	126.7pulg 3220mm
HOJA: Inclinación máxima: intermedia	17.7pulg 448mm
Entrevía: LGP, 762mm (30")	73pulg 1860mm
HOJA: Profundidad de excavación: LGP	23.2pulg 590mm
Entrevía: LGP	67.9pulg 1750mm
HOJA: Capacidad de la hoja (SAE): LGP	3.06yd³ 2.34m³
HOJA: Ancho de la hoja: intermedio	115pulg 2921mm
Ancho del tractor con zapatas estándar, sin hoja, LGP (762 mm/30")	103.5pulg 2630mm
HOJA: Altura de levantamiento de la hoja: intermedia	30.2pulg 767mm
Longitud: tractor básico: sin hoja: LGP	128.7pulg 3270mm
HOJA: Ancho de la hoja al ángulo máximo: LGP	115.8pulg 2940mm
Altura del tractor: LGP	109pulg 2769mm
HOJA: Ángulo de la cuchilla de la hoja, ajustable: LGP	52° a 58°
Espacio libre sobre el suelo: LGP, 762mm (30")	13pulg 332mm
HOJA: Profundidad de excavación: intermedia	22.5pulg 572mm
HOJA: Altura de la hoja: LGP	39.8pulg 1010mm
Longitud: tractor básico: sin hoja: LGP, 762mm (30")	128.7pulg 3270mm
HOJA: Altura de levantamiento de la hoja: LGP	30.2pulg 767mm
HOJA: Ángulo de la cuchilla de la hoja, ajustable: intermedio	52° a 58°
Espacio libre sobre el suelo: LGP	13pulg 332mm
Longitud total: con hoja: LGP, 762mm (30")	169.6pulg 4309mm
HOJA: Altura de la hoja: intermedia	39.8pulg 1010mm
HOJA: Ancho de la hoja al ángulo máximo: intermedio	105.1pulg 2669mm
HOJA: Capacidad de la hoja (SAE): intermedia	2.73yd³ 2.09m³
Longitud total con hoja: LGP	169.6pulg 4309mm
HOJA: Ángulo máximo (cualquier lado): intermedio	25°
HOJA: Inclinación máxima: LGP	17.7pulg 448mm
Altura del tractor: LGP, 762mm (30")	109pulg 2769mm
HOJA: Ángulo máximo (cualquier lado): LGP	25°
Longitud del tractor básico sin hoja - Estándar	128.7pulg 3270mm
HOJA: Capacidad de la hoja (SAE) - Estándar	2.86yd³ 2.19m³
Entrevía de cadena - Estándar	63pulg 1600mm
Ancho del tractor con zapatas estándar sin hoja - Estándar	83pulg 2110mm
HOJA: Profundidad de excavación - Estándar	23.8pulg 605mm
HOJA: Altura de levantamiento de la hoja - Estándar	30.2pulg 767mm
Altura del tractor - Estándar	109pulg 2769mm
Espacio libre sobre el suelo - Estándar	13pulg 332mm
Longitud total con hoja - Estándar	170.7pulg 4337mm
HOJA: Ángulo de la cuchilla de la hoja ajustable - Estándar	52° a 58°
HOJA: Altura de la hoja - Estándar	42.2pulg 1073mm
HOJA: Inclinación máxima - Estándar	15.8pulg 402mm
Nota	Tren de rodaje Abrasion
HOJA: Ancho de la hoja - Estándar	109.5pulg 2782mm
HOJA: Ancho de la hoja al ángulo máximo - Estándar	103.8pulg 2636mm
HOJA: Ángulo máximo (cualquier lado) - Estándar	25°
Nota	Con accesorio de desgarrador (agregar a longitud de topadora básica) - 1177 mm (46,3")
Longitud del tractor básico sin hoja - Estándar	128.7pulg 3270mm
Altura del tractor - Estándar	109pulg 2769mm
Ancho del tractor con zapatas estándar, sin hoja, LGP	92.9pulg 2360mm
Ancho del tractor con zapatas estándar, sin hoja, LGP (762 mm/30")	103.5pulg 2630mm
Longitud: tractor básico: sin hoja: LGP	128.7pulg 3270mm
Altura del tractor: LGP, 762mm (30")	109pulg 2769mm
Ancho del tractor con zapatas estándar sin hoja - Estándar	83pulg 2110mm
Longitud: tractor básico: sin hoja: LGP, 762mm (30")	128.7pulg 3270mm
Altura del tractor - LGP	109pulg 2769mm

Mando del cabrestante	Hidrostática
Tracción máxima del cable: tambor lleno	25000lb 11340kg
Espacio libre de la garganta	6.75pulg 171.5mm
Peso	1345lb 610kg
Velocidad	Variable
Diámetro del cable - Recomendado	0.63pulg 16mm
Ancho total	29.2pulg 741mm
Velocidad máxima del cable: tambor lleno	207pie/min 63m/min
Diámetro del cable - Optativo	0.75pulg 19mm
Tracción máxima del cable: tambor vacío	40000lb 18144kg
Capacidad del tambor: cable optativo	256pie 78m
Longitud del cabrestante	27.76pulg 705mm
Ancho del tambor	10.8pulg 274mm
Velocidad máxima del cable: tambor vacío	131pie/min 40m/min
Capacidad del tambor: cable recomendado	371pie 113m
Diámetro del tambor	10pulg 254mm
Control	Hidráulico
